Bagaimana Geometri Pemotongan Mempengaruhi Selesainya Benang pada Mesin Threading Listrik

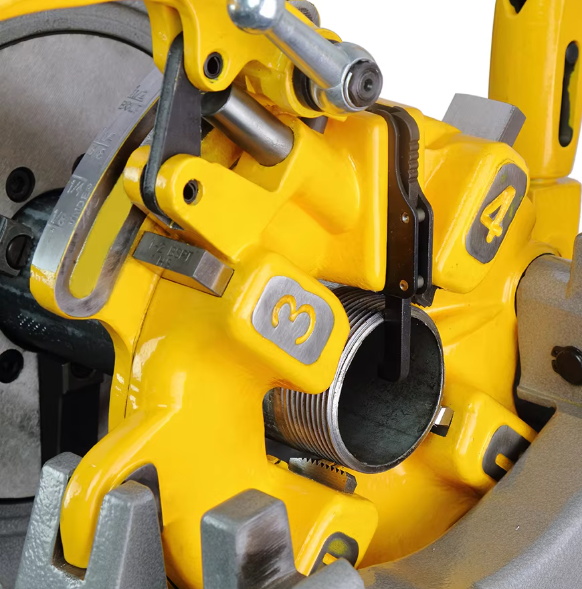

Geometri terdepan aktif Threading Baja Berkecepatan Tinggi Dies secara langsung menentukan bentuk chip dan kualitas permukaan benang. Faktor kuncinya meliputi sudut rake, sudut relief, dan profil alur pelepasan chip. Pada mesin threading listrik, kecepatan putarannya konstan dan tinggi; oleh karena itu, cetakan harus mampu menggeser material tanpa gesekan berlebihan yang menyebabkan pengerasan kerja atau robeknya benang.
Cetakan yang dirancang dengan baik menggunakan tindakan pemotongan progresif pada bagian ujung yang dilubangi. Daripada memaksakan bentuk benang penuh dalam satu putaran, timah mendistribusikan beban pemotongan ke beberapa gigi. Hal ini mengurangi tekanan radial pada pipa dan membantu menjaga kebulatan — tantangan umum saat memasang pipa berdinding tipis atau logam lunak.
Evakuasi chip menjadi sangat penting pada diameter di atas 2 inci. Di sini, volume material yang dipindahkan sangat besar. Dies Penguliran Baja Berkecepatan Tinggi kami memiliki fitur seruling yang dipoles dan bersudut tepat yang mengeluarkan serpihan secara tangensial, mencegah pemotongan ulang serpihan yang dapat merusak sisi benang baru. Di Hangzhou Xinabo, setiap generasi geometri cetakan divalidasi pada mesin threading cerdas kami untuk menjamin bahwa aliran chip tidak pernah mengganggu siklus penjepitan dan pengindeksan.
- Sudut pengait yang agresif namun terkontrol mengurangi resistensi pemotongan hingga 20% pada pipa baja ringan.
- Relief radial 3° hingga 5° di belakang ujung tombak meminimalkan tarikan tumit tanpa mengurangi kekuatan tepi.
- Alur pemecah chip yang diradiasikan dengan benar mencegah chip yang panjang dan berserabut yang dapat membungkus kepala cetakan.
Memilih Ukuran Die Set yang Tepat untuk Jadwal Pipa Umum
Diameter luar suatu pipa bervariasi tidak hanya dengan ukuran nominalnya tetapi juga dengan jadwal dindingnya. Untuk Threading Baja Berkecepatan Tinggi Dies digunakan pada ulir pipa tirus, cetakan harus menyambungkan pipa pada diameter awal yang benar untuk memotong ulir dengan panjang pengikatan tangan yang tepat. Ketidakcocokan dapat mengakibatkan benang keluar dari bawah sebelum disegel atau, sebaliknya, membuat tinggi benang tidak mencukupi.
Dalam praktiknya, pipa Schedule 40 berukuran 1 inci memiliki OD 1,315 inci, sedangkan pipa Schedule 80 dengan ukuran nominal yang sama memiliki OD yang sama tetapi dindingnya lebih tebal. Cetakan penguliran memotong permukaan luar, sehingga cetakan yang ditetapkan untuk pipa nominal 1 inci harus mengakomodasi toleransi OD ini. Konfigurasi set 4 bagian yang kami sediakan mencakup diameter yang paling sering digunakan dalam proteksi kebakaran dan pipa ledeng, dengan masing-masing set cetakan berukuran sesuai dengan rentang OD standar per ASME B36.10.
Cakupan umum set Dies Threading Baja Berkecepatan Tinggi untuk mesin threading listrik | Atur Konfigurasi | Kisaran Ukuran Pipa Nominal | Fokus Aplikasi |
| 1/2"–3/4" Setel | DN15–DN20 | Jalur cabang sprinkler, pipa perumahan |
| 1"–2" Tetapkan | DN25–DN50 | Pipa tegak, penambah pasokan air utama |
| 2,5"–4" Tetapkan | DN65–DN100 | Header utama kebakaran, perpipaan proses industri |
Hangzhou Xinabo telah merekayasa Dies Penguliran Baja Berkecepatan Tinggi ini agar sesuai dengan laju pengumpanan dan output torsi mesin penguliran listrik kami, memastikan bahwa dari diameter terkecil hingga terbesar di set, cetakan bekerja dengan lancar tanpa menimbulkan beban kejut pada motor.
Inspeksi Benang BSPT vs. NPT dan Pertimbangan Pertukaran Lapangan
Meskipun BSPT (British Standard Pipe Taper) dan NPT (National Pipe Taper) keduanya merupakan benang tirus dengan 1:16 rasio lancip, bentuk benangnya tidak kompatibel. BSPT menggunakan a 55° termasuk sudut dengan akar dan puncak membulat, sedangkan NPT menggunakan a 60° sudut dengan puncak dan akar rata. Ketika Dies Penguliran Baja Berkecepatan Tinggi dirancang untuk memotong kedua standar, geometri cetakan harus secara tepat didedikasikan untuk satu profil — tidak ada cetakan universal.
Verifikasi di lapangan dapat dilakukan dengan cepat menggunakan pengukur jarak ulir dan templat profil. Pitch untuk ulir BSPT 1/2-inci adalah 14 ulir per inci, identik dengan NPT, yang sering kali menyebabkan kesalahan identifikasi. Namun, perbedaannya menjadi jelas di bawah pembanding profil atau bahkan dengan pemeriksaan visual bentuk puncak yang cukup terang. Aturan yang dapat diandalkan: jika puncak tampak membulat dan tanda pada fitting menunjukkan "Rp" atau "Rc", maka cetakan tersebut harus berkonfigurasi BSPT.
Aplikasi sealant juga berbeda-beda. Benang NPT secara rutin memerlukan pita PTFE atau penyegel cair yang diaplikasikan pada benang jantan, sedangkan sistem BSPT, khususnya yang mengikuti ISO 7-1, mungkin lebih mengandalkan interferensi logam-ke-logam pada sambungan lancip, dan menggunakan senyawa sambungan secara hemat. Menggunakan Die Threading Baja Berkecepatan Tinggi bertanda NPT pada pekerjaan BSPT akan membahayakan segel bahkan dengan sealant yang berat, karena area kontak sisi ulir berkurang karena ketidaksesuaian sudut.
Dies Penguliran Baja Berkecepatan Tinggi kami tersedia dalam varian BSPT dan NPT khusus, dan Hangzhou Xinabo memastikan bahwa setiap set ditandai dengan laser dengan standar ulir untuk menghilangkan dugaan di lokasi konstruksi standar campuran.
Memaksimalkan Umur Layanan Die HSS Melalui Pemantauan Kondisi Pinggiran
Dies Penguliran Baja Berkecepatan Tinggi dapat menahan ratusan siklus penguliran sebelum memerlukan penajaman ulang, namun umur panjangnya sangat bergantung pada pengenalan tanda-tanda awal degradasi tepi. Indikator medan yang paling praktis adalah peningkatan penarikan arus motor pada mesin threading listrik. Bangkitnya 10% hingga 15% di atas arus dasar untuk ukuran pipa tertentu menunjukkan bahwa ujung tombak membulat dan gesekan meningkat.
Inspeksi visual di bawah pembesaran menunjukkan tiga tahap keausan:
- Keausan sayap awal: keausan yang halus dan seragam hingga 0,1 mm adalah normal dan tidak mempengaruhi akurasi benang.
- Pembentukan kawah: lubang-lubang yang terlokalisasi pada permukaan penggaruk menunjukkan bahwa HSS sedang dilunakkan secara termal pada titik kontak; pelumasan harus segera diperiksa.
- Pemotongan tepi: micro-chipping di sepanjang tepi pembentuk puncak menciptakan puncak benang yang kasar dan merupakan sinyal pasti bahwa penggilingan ulang sudah terlambat.
Saat penajaman ulang dilakukan, penting untuk menghilangkan jumlah material yang sama dari setiap gigi pemotong untuk menjaga konsentrisitas cetakan. Bahkan sebuah 0,02 mm asimetri dapat menyebabkan benang terpotong tidak bulat. Di Hangzhou Xinabo, Dies Penguliran Baja Kecepatan Tinggi kami dibuat secara presisi dari blanko HSS padat dengan jarak gigi yang seimbang, sehingga setelah penggilingan ulang secara profesional, cetakan tersebut mempertahankan toleransi bentuk aslinya dan terus menghasilkan sambungan pipa yang rapat dan andal.
